電動閘閥型號Z961Y和Z941Y有啥區別呢，首先連接方式一個是焊接，一個是法蘭，你這個是電站閘閥。 Z代表：閘閥 9代表：電動Z961Y-1500LB/2500LB電站美標鍛鋼閘閥產品詳情 制造驗收技術標準 1、制造驗收技術條件按日本火力發電用閥標準的E101的規定。 閥門結構長度按E101的規定。高溫閘閥 電動高溫法蘭閘閥 Z941Y-100I適用于公稱壓力PN16～100Pa,工作溫度仝-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上,切斷或接通管路介質。適用介質為:水、油品...上海高壓閥門廠生產的Z941Y-1500LB Z961Y-1500LB美標高壓閘閥適用于ANSI CLass1500-3500,工作溫度在-29～570℃的石油、化工、火力電站等各種工況的管路上,切斷或接通介質。Z961Y-10C、Z961Y-16C、Z961H-25C、Z961Y-40C、Z961Y-64C、Z961Y-100C、Z961Y-160C、Z961H-200C、Z961Y-250C、Z961Y-320C、焊接電動閘閥,型號 Z41H-16C 產品詳情 產品名稱: 電動閘閥 產品型號: Z941H,MZ941H,Z941W,Z941Y 驅動方式: 電動,手動 連接形式: 法蘭,焊接 結構形式: 楔式 密封結構: 硬密封,軟密封 壓力范圍: 1.6MPa-16.0MPa ...高溫高壓閘閥:Z61Y-16I/Z961Y-16I/Z61Y-P54 170V/Z961Y-P54 170V 油庫專用高壓平板閘閥:Z43Y-160/320Z943Y-160/320 軟密封閘閥:Z41X-10/Z45X-10/Z941X-10/Z945X...

上海湖泉閥門 電動閘閥Z941Y-160，Z940、Z941電動閘閥主要用途高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力... Z941Y高壓電動閘閥電裝型號規格主要尺寸 1.6MPaDNLDD1D2bn-φd電裝型號L1HD0 凸法蘭4020014511085164-18DZW10590595365 RF50250160125100164-18DZW10590653365...到Z941H、Z941W、Z941Y電動閘閥相關信息,比如電動閘閥型號、參數、標準、尺寸大小、用途、結構簡圖等信息。電動焊接閘閥(Z961Y電站閘閥)由焊接式閘閥配備電動執行機構組合而成,支管兩端為焊接的結構,中部采用無閥蓋壓力自緊式,通過電動裝置電源驅動使閥桿做升降運動,從控制閘閥的啟閉。電動焊接閘閥主要...

關于Z961Y、Z962Y電動閘閥產品結構特點中部無閥蓋壓力自緊式連結 ，閘板為要楔式彈性單閘板或楔式雙閘板結構。閘板/閥座雙面堆焊鉆基硬質合金 ，抗高溫蠕變?cè)O(shè)...Z941H/Y-40/64/100C DN65 Z961Y高溫高壓電動閘閥 說明 Z941H、Z941Y、Z941W 型 PN16~PN63 電動楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料...電動焊接閘閥 主要性能規范Chief Property And Specification 型號Type公稱壓力Nominal Pressure強度試驗(MPa)Shell Test密封試驗(MPa)Sealing Test適用溫度℃Working Temperature適...產品型號、口徑、壓力等相關技術參數 關于服務 提供力所能及的閥門解決方案,Z941H、Z941W、Z941Y電動閘閥售前、售中、售后服務。 詳細介紹: 『Z941H、Z941W、Z941Y電動閘閥』供應...

湖泉閥門廠家【Z961Y電站閘閥】屬于閘閥系列的一種閥門,Z961Y電站閘閥有兩種標準形式,一種是遵循ANSIB16.34和JISL1E101標準的引進型另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的...Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金(Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P~200P Z941Y-100R~200..高溫高壓電站電動閘閥:本廠可生產以下規格和型號高溫高壓電動閘閥Z961Y-P55 170V、Z961Y-P55 140V、Z961Y-P54 170V、Z961Y-P54 140V、Z961Y-P55 100V、Z961Y..產品外形及結構尺寸示意圖 產品說明 Z941H、Z941Y、Z941W 型 PN16~PN63 電動楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金鋼(Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941...

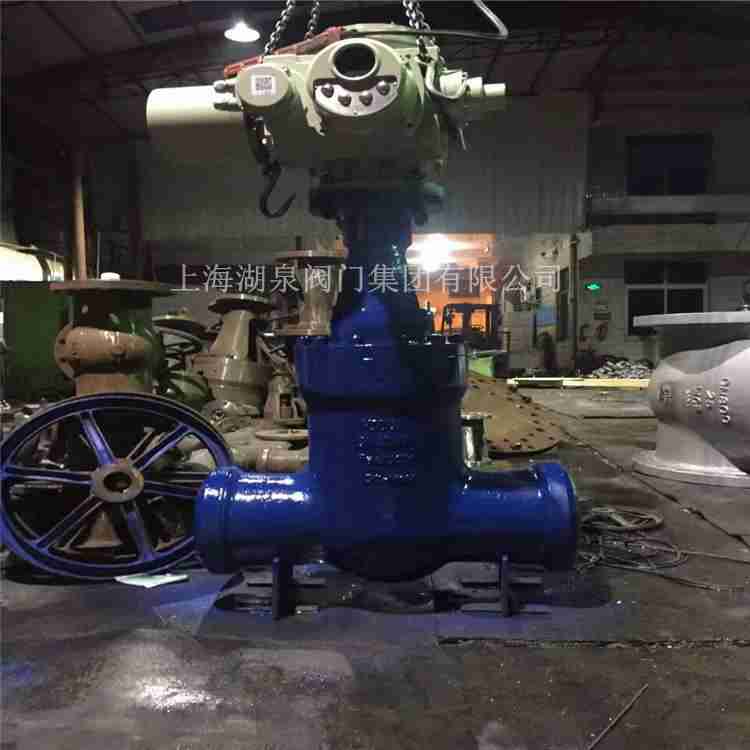

電動閘閥型號Z961Y和Z941Y有啥區別

公稱通徑	外形尺寸和連接尺寸						重量/kg
	d	L	H	Do	L1	L2
Z96 1 Y-1500Lb 0
21/2	56	330	520	200	140	243	93
3	64	305	523	200	140	243	110
4	84	406	599	508	198	281	168
			599	305	400	555	208
5	100	483	678	508	198	281	189
			678	305	400	555	232
6	126	559	793	305	410	565	358
			793	305	420	654	444
8	158	711	813	305	410	565	517
			813	305	420	654	561
10	200	864	988	457	440	688	852
			988	305	420	654	823
12	250	991	1141	305	420	654	1122
			1158	457	440	688	1150
14	280	1067	1249	610	690		1765
16	318	1194	1351	610	690		2429
18	360	1346	1535	610	690		2454
			1540	610	715		2524
20	406	1473	1726	610	690		3334
			1731	610	715		3380
22	450	1600	1921	610	690		4409
			1926	610	715		4648
Z96 1 Y-2000Lb 0
21/2	50	33	540	200	140	243	202
3	60	368	558	508	198	332	149
4	80	457	654	305	400	555	245
5	96	533	780	305	400	555	280
			780	305	410	565	323
6	118	610	830	305	410	565	419
8	148	762	960	305	410	565	626
			960	305	420	654	715
10	180	914	1020	305	420	654	1020
			1024	457	440	688	1050
12	222	1041	1150	457	440	688	1320
			1166	610	690		1358
14	254	1118	1230	457	440	688	1810
			1240	610	690		1840
16	294	1245	1330	610	690		270
			1350	610	715		2300

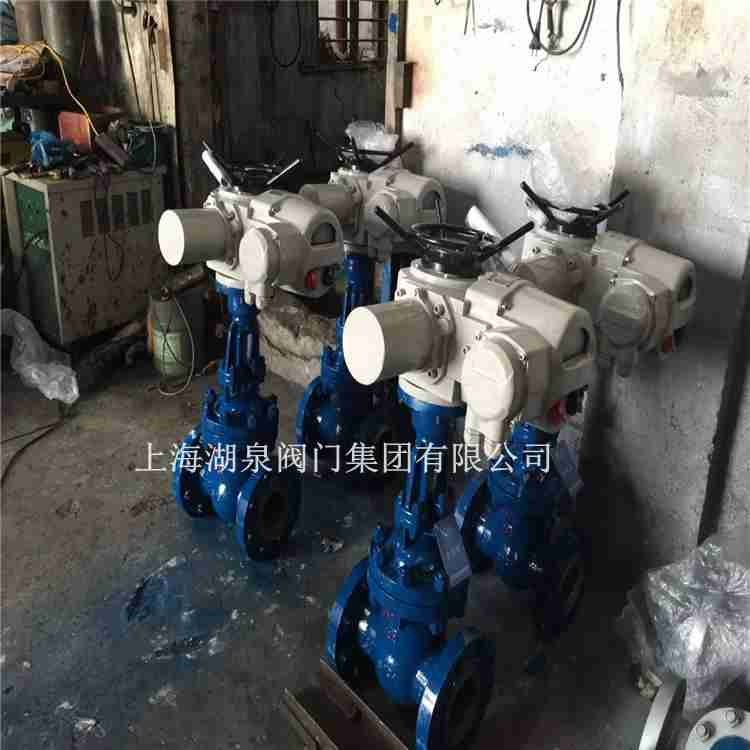

電動閘閥型號Z961Y和Z941Y有啥區別

1.6MPa	DN	L	D	D1	D2	b	n-φd	電裝型號Electric Actuator Code	L1	H	D0	重量 Weight
凸面法蘭 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C 16P 16R 16I	40	200	145	110	85	16	4-18	DZW10	590	595	365	87.5
	50	250	160	125	100	16	4-18	DZW10	590	653	365	90
	65	265	180	145	120	18	4-18	DZW10	590	665	365	96
	80	280	195	160	135	20	8-18	DZW15	590	725	365	108
	100	300	215	180	155	20	8-18	DZW20	590	787	365	126
	125	325	245	210	185	22	8-18	DZW20	590	934	365	173
	150	350	280	240	210	24	8-23	DZW20	590	955	365	199
	200	400	335	295	265	26	12-23	DZW30	590	1105	365	254
	250	450	405	335	320	30	12-25	DZW30	810	1343	470	310
	300	500	460	410	375	30	12-25	DZW45	810	1516	470	391
	350	550	520	470	435	34	16-25	DZW90	810	1678	470	729
	400	600	580	525	485	36	16-30	DZW120	830	1937	550	992
	450	650	640	585	545	40	20-30	DZW120	830	1937	550	1168
	500	700	705	650	608	44	20-34	DZW180	830	2234	550	1222
	600	800	840	770	718	48	20-41	DZW250	870	2432	320	1376
	700	900	910	840	788	50	24-41	DZW250	870	2489	320	1401
	800	100	1323	950	898	52	24-41	DZW350	1170	2643	570	-
	900	1100	1120	1350	998	54	28-41	DZW500	1170	2935	570	-
	1000	1200	1255	1170	1100	56	28-48	DZW500	1170	3410	570	-
